KaminoPLAN LAS
Moderne Wärmeerzeuger müssen die benötigte Verbrennungsluft nicht mehr unbedingt den Aufstellräumen entnehmen (schlechtes Raumklima), sondern können diese durch ein neues Verfahren aus dem bisherigen alten Schornstein beziehen.
Das Luft - Abgas - System
Moderne Wärmeerzeuger müssen die benötigte Verbrennungsluft nicht mehr unbedingt den Aufstellräumen entnehmen (schlechtes Raumklima), sondern können diese durch ein neues Verfahren aus dem bisherigen alten Schornstein beziehen (raumluftunabhängig!).
Um jedoch auch die Rauchgase unbehelligt im selben Schacht abführen zu können, bedarf es eines speziellen Systems, das neben seiner Funktionstüchtigkeit auch die nötige Sicherheit bietet.
Um diesen Anforderungen gerecht zu werden, haben wir KaminoPLAN LAS entwickelt, auf Basis unseres langjährig bewährten feuchteunempfindlichen Systems.
KaminoPLAN LAS ist für alle öl- und gasbefeuerten Heizkessel und Thermen geeignet. Es können sogar bis zu vier Brennwertgeräte je Stockwerk (gesamt bis zu zehn Geräte am selben Abgasrohr) angeschlossen werden.
Ein ausgefülltes Datenblatt genügt uns zur Festlegung des optimalen Querschnitts, der dazu beiträgt, die Wärmeerzeuger kostengünstig und umweltfreundlich betreiben zu können.
Selbstverständlich ist KaminoPLAN LAS wie alle unsere Systeme, bauaufsichtlich zugelassen.
Technische Daten

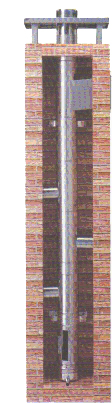

Starres Edelstahleinsatzrohrsystem für LAS- Betrieb
Starres, feuchtigkeitsunempfindliches Edelstahleinsatzrohrsystem aus V4A Werkstoff 1.4404 oder 1.4571.
In Materialstärken von 0,6 bis 2 mm für Schachtmontage.
Für den Anschluss von raumluftunabhängigen Gasgeräten über konzentrische Abgasverbindungsleitungen.
Der herstellerabhängige, geräteseitige Überdruck muss vor Eintritt in KaminoPLAN LAS abgebaut sein.
Im Überblick
Einsatzbereich : im Schacht L30 / L90
Betriebsweise : feucht / Unterdruck
Werkstoff : 1.4404 Rohre und Formteile
Materialstärke : 0,6 mm bzw. 1,0 mm
Durchmesser : 100 - 500 mm
Betriebstemp. : ≤ 400 °C
Brennstoffe : Gas
Zulassung : Z-7.5-1390 Bauteile für LAS
Bestellschein
Zulassung
Montageanleitung
Leistungsverzeichnis
Planungshinweise
Planungshinweise
Grundsätzlich ist der Bau oder die Sanierung von Schornsteinen bzw. Abgasanlagen in der Bundesrepublik Deutschland durch die untere Baubehörde genehmigungs- bzw. anzeigepflichtig.
Vertreter der Baubehörde ist der zuständige Bezirksschornsteinfegermeister, der bereits in der Planungsphase der Baumaßnahme eingeschaltet werden sollte, um mit ihm auch Anzahl und Lage der notwendigen Prüföffnungen festzulegen.
Bei der Planung und Montage von Abgasanlagen gelten die einschlägigen baulichen Vorschriften und Regelwerke des Bundeslandes und des Bundes. Insbesondere die Landesbauordnung, die Feuerungsverordnung zur Landesbauordnung, die DIN 18160, die EN 1443, und die Anforderungen der Zulassung bzw. CE-Zertifizierung sind in jedem Fall einzuhalten.
Nach den VDE Richtlinien müssen größere elektrisch leitende Baugruppen im und am Gebäude entweder in eine vorhandene Blitzschutzanlage einbezogen sein, oder es muss eine Erdung / Potentialausgleich mit einem Mindestquerschnitt von 50 mm² hergestellt werden. Es ist sinnvoll, den Potentialausgleich im Fußbereich der Abgasanlage durch einen Fachbetrieb anbringen zu lassen. Richtlinie für die Abführung von Kondensat sind die Merkblätter A115 und M251 der Abwassertechnischen Vereinigung e.V. (ATV), St. Augustin. Entscheidend sind jedoch die wasserrechtlichen Vorschriften der Länder und Satzungen der unteren Wasserbehörde der Gemeinde.
Nach der Erfassung aller für die Dimensionierung der Abgasanlage notwendigen Daten, wird über eine Berechnung nach EN 13384-1 für die ordnungsgemäße Funktion der Abgasanlage erforderliche Querschnitt der Abgasleitung ermittelt. Es ist dringend zu empfehlen, den zuständigen Bezirksschornsteinfegermeister vor der Durchführung der Sanierung zu kontaktieren.
Die Fertigstellung der Maßnahme muss Demselben zur Durchführung der notwendigen Abnahme angezeigt werden.
